Datenblatt
Bearbeitungszentrum - Horizontal

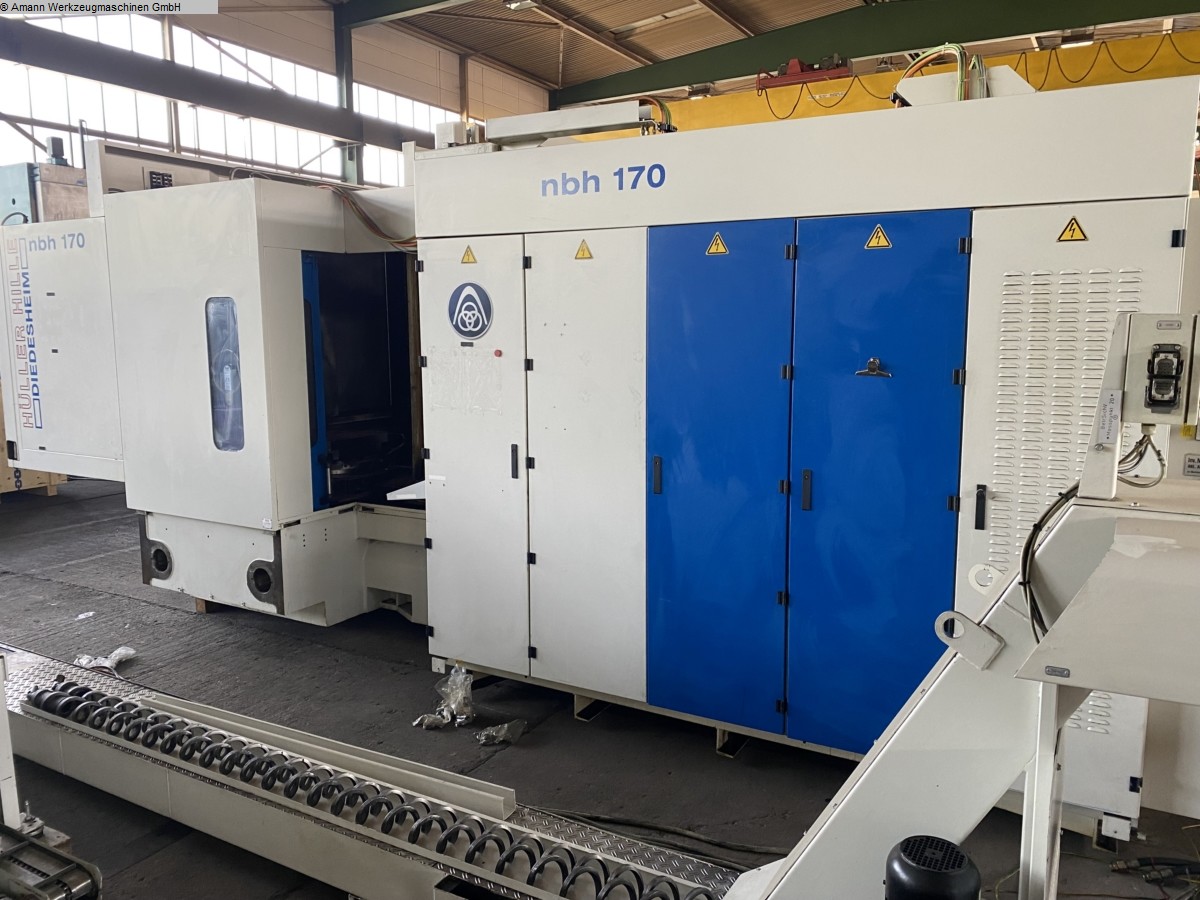

HÜLLER HILLE NBH 170
| Lagernummer | 1006-17750 |
| Kategorie | Bearbeitungszentrum - Horizontal |
| Fabrikat | HÜLLER HILLE |
| Typ | NBH 170 |
| Baujahr | 2003 |
| Steuerung | CNC |
| Lagerort | Lager |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | nach Absprache |
| Preis | Auf Anfrage |
Dokumente
Beschreibung
Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.

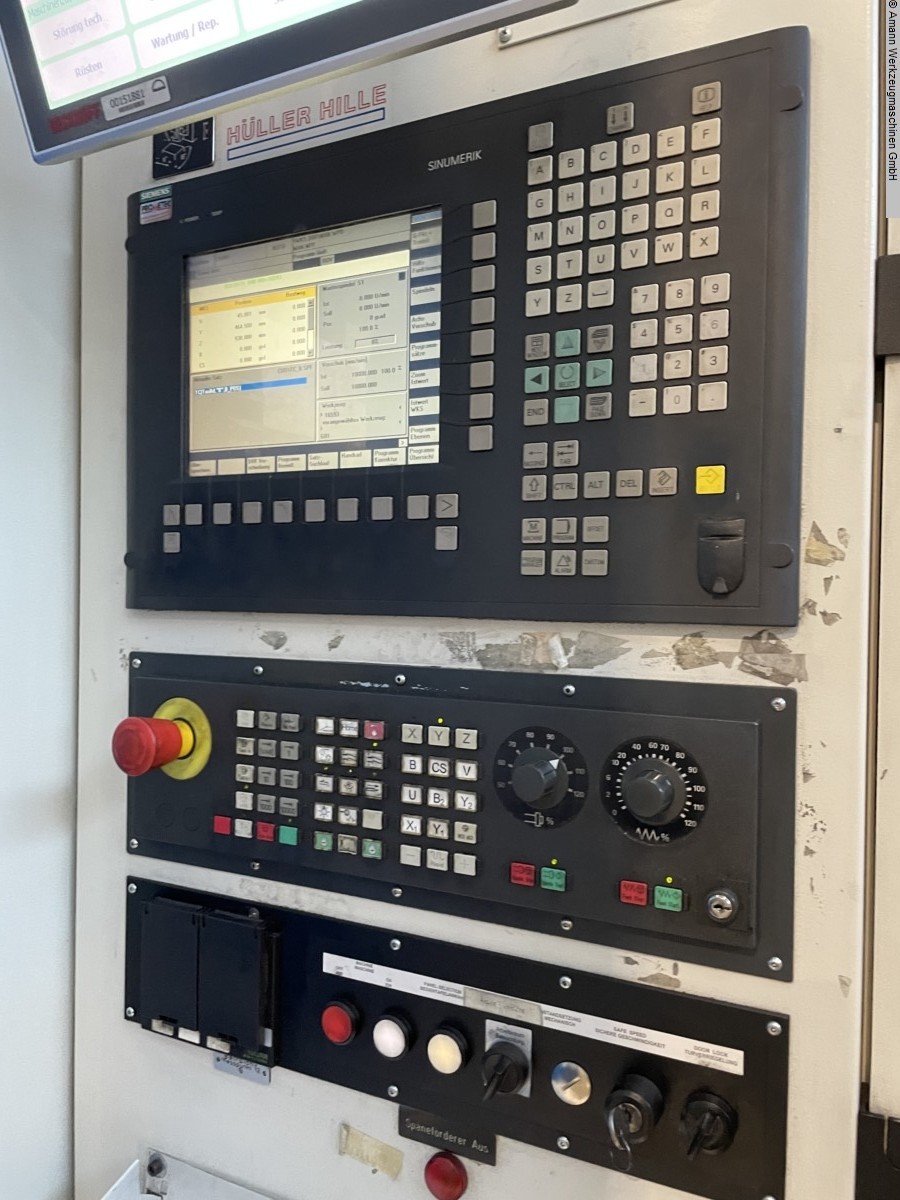

Horizontales Bearbeitungszentrum mit Steuerung SIEMENS SINUMERIK 840D;

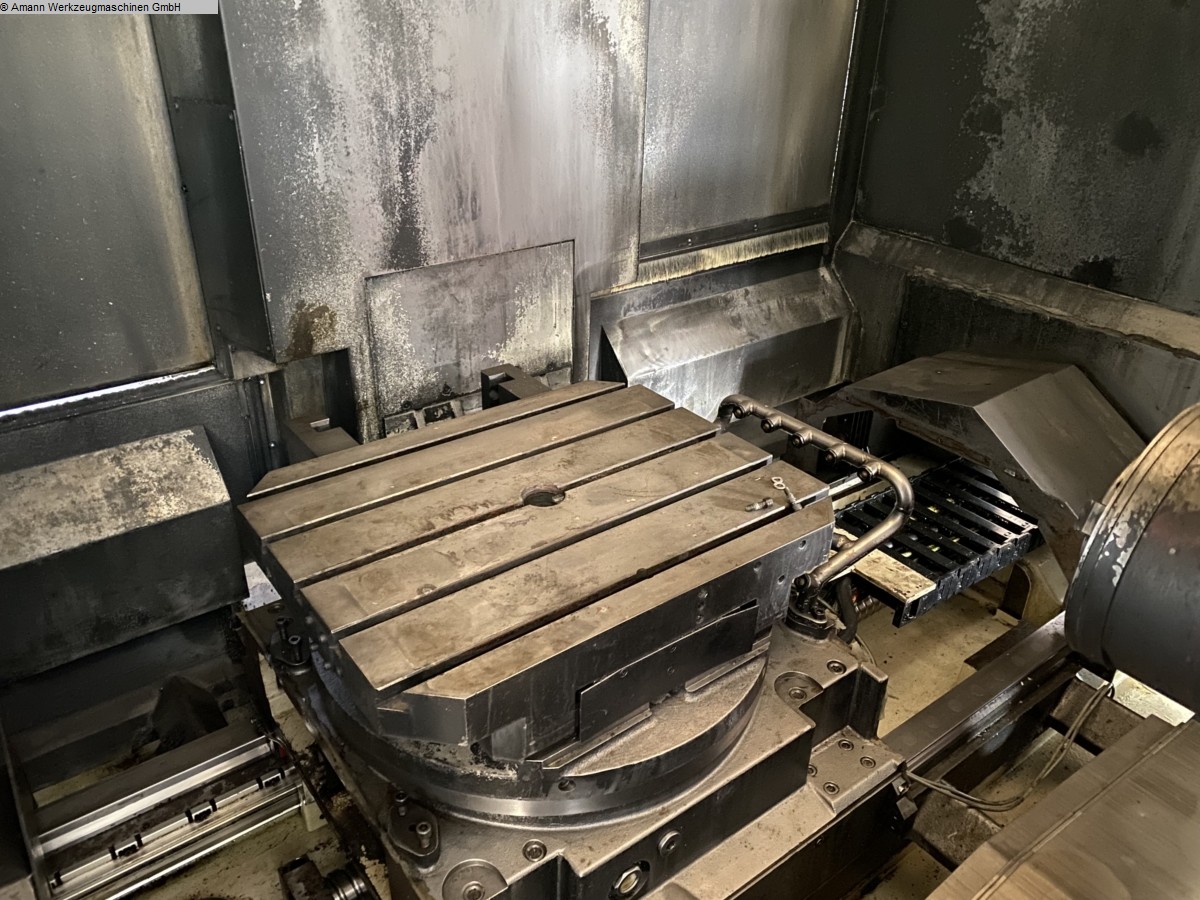

NC-Rundtisch; Späneförderer; Kühlmittelanlage; Kühlmittel durch die Spindel;

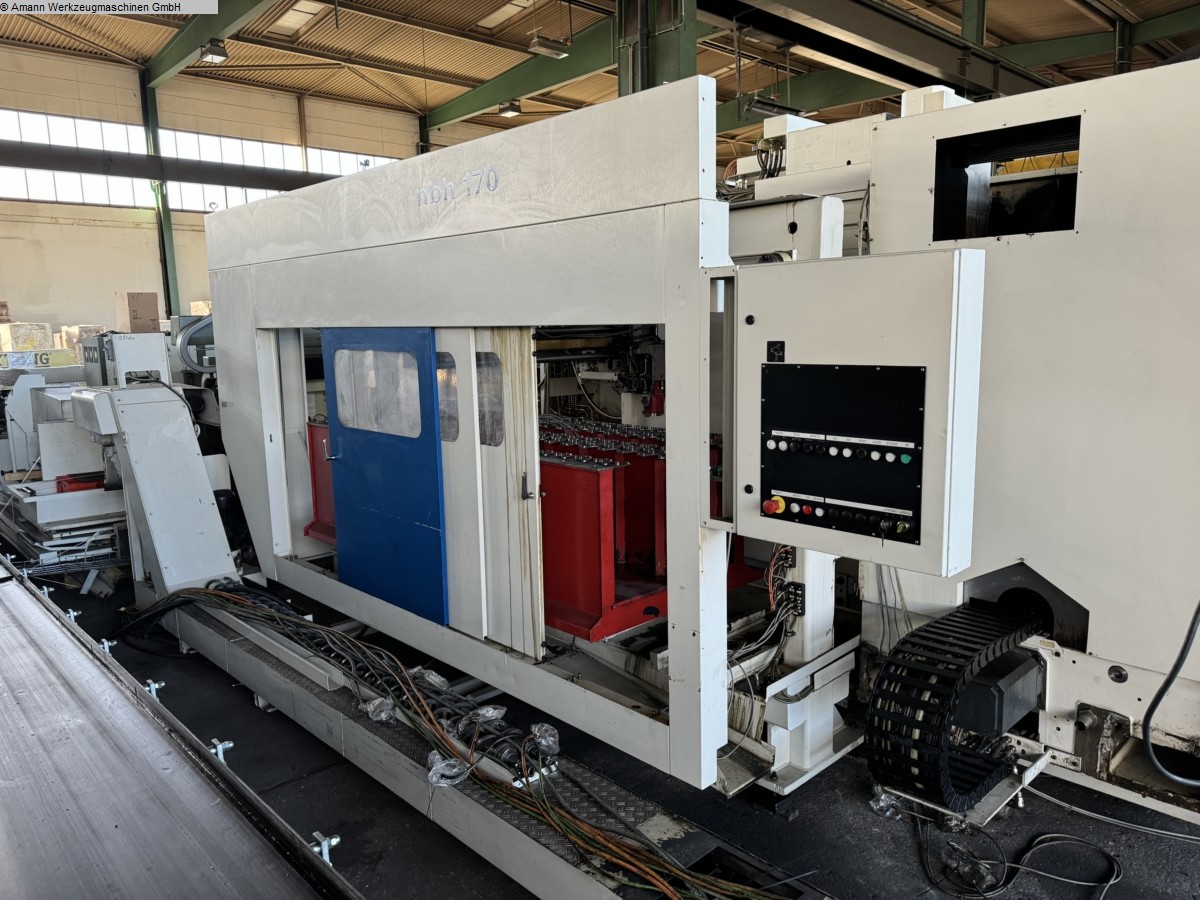

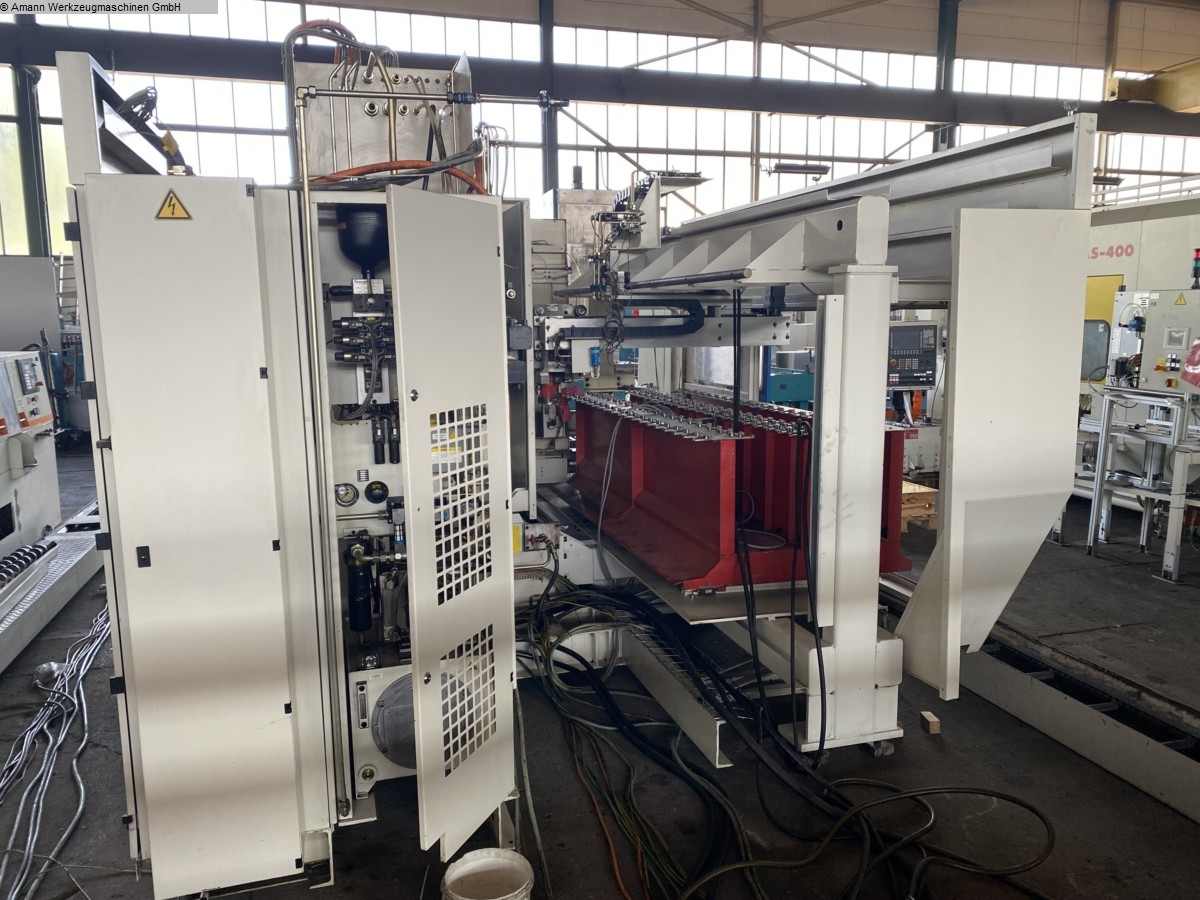

Magazin mit 2 Kasetten à 50 Plätzen.
Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
Technische Details
| x-Weg | 1000 mm |
| y-Weg | 800 mm |
| z-Weg | 800 mm |
| Steuerung | SIN840D |
| Drehzahlen | 10 - 10.000 U/min |
| Vorschubbereich | 1 - 36000 mm/min |
| B - Achse | 360 x 1 ° |
| Aufspannfläche | 2 x 500 x 630 mm |
| Wiederholgenauigkeit | + / - 3 " |
| Werkzeugdurchmesser | 100 mm |
| Werkzeuglänge max. | 650 mm |
| Werkzeuggewicht max. | 40 kg |
| Werkzeugaufnahme nach DIN 69871 | SK 50 |
| Werkstückgewicht | 800 kg |
| Werkzeugmagazin mit | 100 Plätzen |
| Werkzeugdurchmesser bei 2 Freiplätzen | 325 mm |
| Span zu Span Zeit | ca. 8,00 sec. |
| Palettenwechselzeit | ca. 12,00 sec |
| Gesamtleistungsbedarf | 65,00 kW |
| Maschinengewicht ca. | 20,00 t |
| Raumbedarf ca. | 7,80 x 3,50 x H3,40 m |
